AR314SR-2
Цена: 3838 ... 6950 руб.
Кран шаровой с электроприводом AR314SR-2 предназначен для управления потоком рабочей среды в трубопроводе.
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
- Схема управления с выключателем. Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы. Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG
- Автоматическое отключение при достижении конечного положения
- Самовозврат при отключении питания
- Возможность выбора, в какое положение происходит самовозврат – «открыто» или «закрыто». При установке привода относительно крана с поворотом на 90° меняется логика работы
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Низкий уровень шума
- Удобство в эксплуатации и обслуживании
- Долгий срок службы
Для защиты прибора от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
Технические характеристики:
| Параметр
| Значение
| ||||
| Рабочая среда
| Вода, горячая вода, воздух, инертные газы, спирт
| ||||
| Материалы
| Корпус
| Латунь
| |||
| Уплотнение
| PTFE
| ||||
| Температура рабочей среды
| 0...+100 °С
| ||||
| Рабочее давление
| 0...1,0 MПa
| ||||
| Диаметр условного прохода
| 8…32 мм
| ||||
| Присоединение
| Резьбовое G¼"...G1¼"
| ||||
| Модель электропривода
| AR314SR | ||||
| Время полного поворота
| 5 с
| ||||
| Угол поворота
| 90° (вращение в обоих направлениях)
| ||||
| Крутящий момент
| 2 Н∙м
| ||||
| Степень пылевлагозащиты привода
| IP65
| ||||
| Питание
| ≅9...24 В
| ||||
| ~9 В
| ~24 В
| =9 В
| =24 В
| ||
| Ток
| 300 мА
| 200 мА
| 170 мА
| 150 мА
| |
| Пусковой ток зарядки конденсатора
| 550 мА
| 350 мА
| 350 мА
| 200 мА
| |
| Мощность
| 5 ВA/Вт
| ||||
| Схема подключения
| 2-проводная с выключением одного контакта
| ||||
| Длина кабеля
| 300 мм
| ||||
Модификации:
| Обозначение
| Ду, мм
| Дэф, мм
| Kv, м³/ч
| Присоединение
| Pmin,
МПа | Pmax, МПа
| Модель
привода | Вес крана
с приводом, г |
| AR314SR-2-08 GBP
| 8
| 8
| 5
| ¼"
| 0,0
| 1,0
| AR314SR
| 270
|
| AR314SR-2-15 GBP
| 15
| 15
| 20
| ½"
| 340
| |||
| AR314SR-2-20/15 GBP
| 20
| 15
| 20
| ¾"
| 340
| |||
| AR314SR-2-25/20 GBP
| 25
| 20
| 60
| 1"
| 490
| |||
| AR314SR-2-32/25 GBP
| 32
| 25
| 80
| 1¼"
| 590
|
Расшифровка обозначения на примере крана AR314SR-2-20/15 XYZ:
AR314SR-2 – модель крана.
20 – диаметр условного прохода в мм;
15 – эффективный диаметр в мм, если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
AR314SR-2 – модель крана.
20 – диаметр условного прохода в мм;
15 – эффективный диаметр в мм, если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

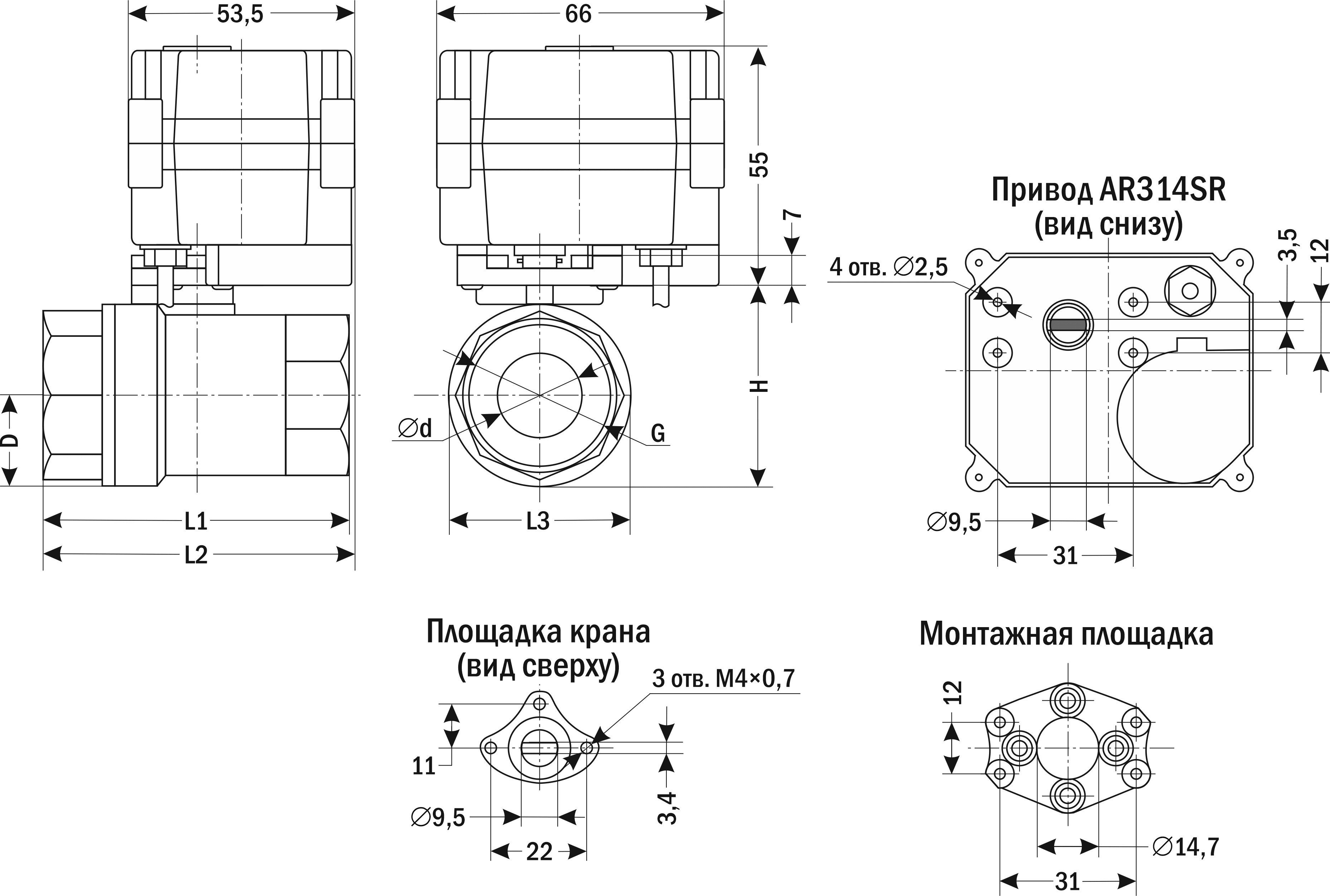

| Габаритные размеры |
Привод AR314SR прикручивается к монтажной площадке кранов AR314SR-2 четырьмя шурупами ∅ 2,5 мм, L=14 мм.
 |
| Размер, мм
| AR314SR-2, модели
| ||||
| -08
| -15
| -20/15
| -25/20
| -32/25
| |
| ∅ d (Дэф)
| 8
| 15
| 15
| 20
| 25
|
| D
| 13
| 15
| 17
| 23
| 27
|
| G
| ¼"
| ½"
| ¾"
| 1"
| 1¼"
|
| H
| 31
| 38
| 38
| 49
| 49
|
| L1
| 46
| 57
| 61
| 72
| 80
|
| L2
| 58
| 66
| 66
| 74
| 81
|
| L3
| 24
| 33
| 33
| 43
| 49
|
Версия: 2024-05-25-ШАР
| Документ | Дата обновления |
| Паспорт на AR314SR-2 | 15.04.2025 |
